金属铭牌光纤激光打标：文字如何避开安装孔和装配遮挡？

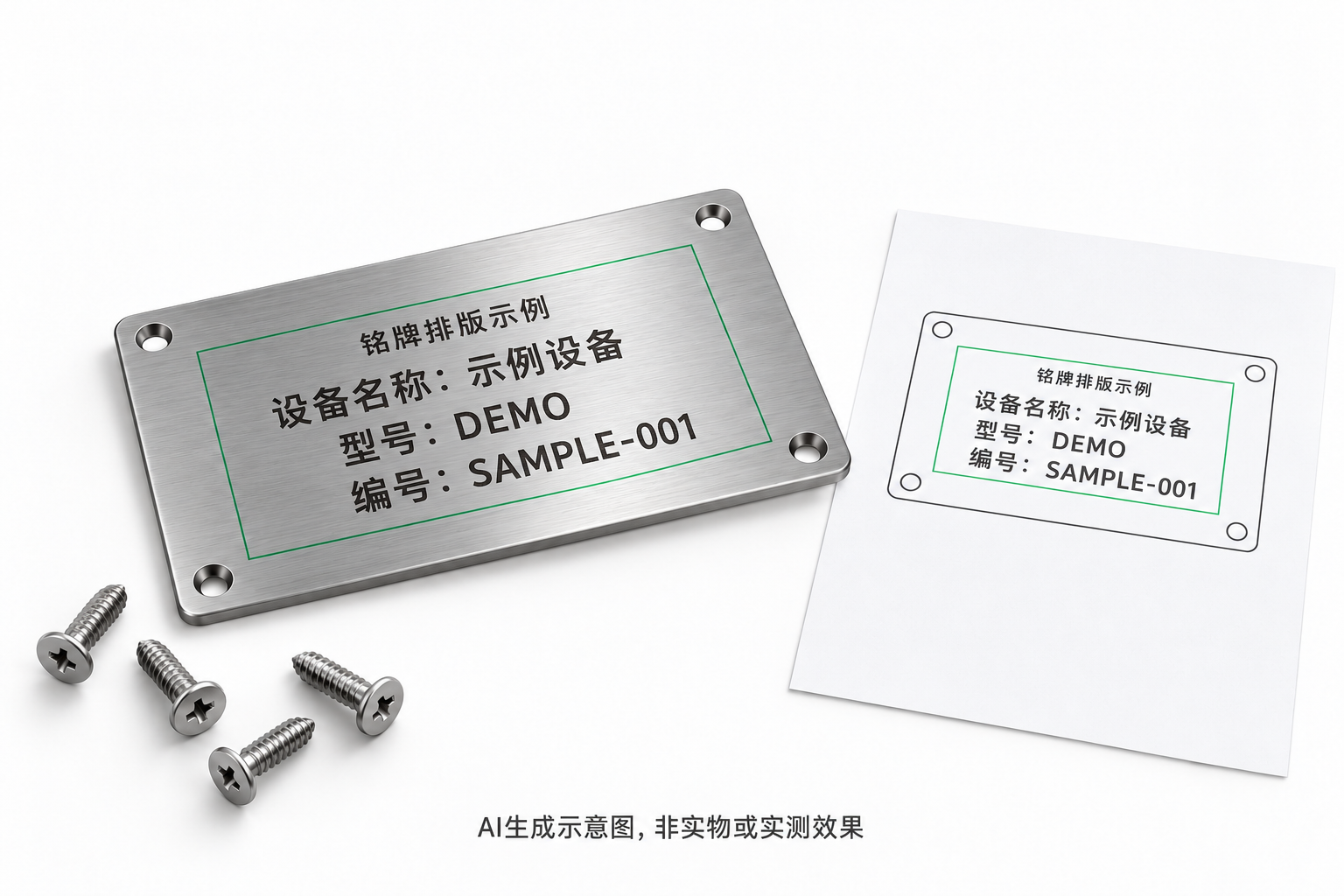

金属铭牌上的文字怎样避开安装孔？先按铭牌装好后的可见区域安排内容，再核对孔位、螺钉头、垫圈和周围零件的遮挡范围。仅在排版时避开孔的圆形轮廓，并不能确认装配后文字仍完整可读。打标位置和留白应由实际图纸、紧固件及装配样件共同确认，不宜套用一个通用间距。

先确定铭牌装在什么位置

用于设备标识的铭牌，通常需要在装配后读取型号、编号等信息。准备版面前，应先确认安装朝向、固定方式和最终露出的范围。若铭牌嵌在边框内，或附近有把手、护罩等部件，应把这些部件的遮挡范围一并标在排版参考图上。

用空白铭牌与实际紧固件试装，或对照已确认的装配图检查，比只看平铺的铭牌外形更有针对性。还应考虑实际读取时能看到哪个方向，避免版面在桌面上正常、装好后却倒置或被挡住。

安装孔之外，还要核对哪些范围？

• 孔位：以已确认的加工图或实测样件为依据，检查孔的位置和方向。
• 紧固件：按实际螺钉头、铆钉头及垫圈的占用范围留出空白，不能只按孔径排字。
• 装配覆盖：检查边框、压条或设备零件是否盖住铭牌边缘。
• 位置变化：结合零件公差和定位方式确认留白，不把文字紧贴遮挡边界。

这些范围需要由您的产品图纸和装配要求确定。本文不提供统一的毫米数，也不以示意图代替工程尺寸确认。

怎样与台式光纤打标机的打样衔接？

安江智能的台式光纤打标机可作为金属铭牌打标需求的选型咨询入口。具体铭牌是否适合加工，需要结合材质、表面处理、尺寸和设备配置确认；版面能够排下，并不等于实际打标效果已经验证。

打样时建议提供空白铭牌、孔位图、安装方向说明、实际紧固件，以及确认过的文字文件。说明哪些区域允许标记、哪些区域必须留空。若已完成加工的铭牌需要装入设备，还应提供能体现最终遮挡关系的图纸或照片。

从版面到装配，按三个步骤确认

1. 先核版面：在参考图上标出遮挡区域，再放入完整文字，检查边缘和孔位附近是否有内容被挤占。
2. 再核打样：用对应材质和表面状态的样件确认文字位置及可读性，记录样件与版面版本。
3. 最后核装配：按实际方式固定样件，检查关键字段是否完整可见。更换紧固件、孔位或安装结构后，应重新核对受影响的区域。

孔位相同，能直接沿用原来的版面吗？

还需核对螺钉头和垫圈、铭牌外形、装配方向及周围部件是否变化。孔位相同只是其中一个条件。若无法确认最终可见范围，宜先完成装配核对，再确定打标版面。

如需确认具体铭牌与设备配置，可通过联系安江智能提交材料说明、孔位图及装配要求，围绕实际样件安排后续沟通。
